福建省南平市1.2MW分布式屋顶光伏发电项目案例解析：领祺PBox6220-PQCT群调群控AGCAVC一体化解决方案
一、项目概述
随着”双碳”目标深入推进与整县（市、区）屋顶分布式光伏开发试点工作的持续落地，福建省南平市一批高耗能的制造业屋顶资源被快速盘活。本项目装机容量为1.2MW，业主为福建省南平市某门窗科技企业，利用其建筑物屋顶建设分布式光伏发电系统，采用”自发自用、余电上网”模式，并按照电网调度要求实现**“四可”功能**（可观、可测、可调、可控）。
项目核心参数一览：
| 项目参数 | 详情 |
|---|---|
| 项目时间 | 2026年7月 |
| 项目所在地 | 福建省南平市 |
| 装机容量 | 1.2MW |
| 并网模式 | 自发自用，余电上网 |
| 调度功能 | ”四可”（可观/可测/可调/可控） |
| 核心协调装置 | 领祺 PBox6220-PQCT 一台（群调群控 AGCAVC） |
| 业主类型 | 某门窗制造企业屋顶 |
业主背景与建设意义
南平市地处闽北，是福建省重要的绿色生态屏障和制造业基地之一。该某门窗科技企业屋顶面积充裕、用电负荷稳定、生产连续性强，屋顶光伏项目既能消纳企业自身用电、降低生产用电成本，又能在系统输出富余时向电网反送电，提高清洁能源占比。
“自发自用、余电上网”模式特别契合连续性生产企业的用电曲线：白天生产时段光伏出力与负荷高度匹配，余电极少上网，自用电比例高、投资回收周期短；同时按照电网调度”四可”要求部署分布式电源协调装置，可实现对光伏出力、并网点电压电流、功率因数等关键参数的实时监测与调度控制。
二、领祺所提供产品及设备清单
针对本项目”自发自用、余电上网 + 四可调度”的核心诉求，杭州领祺科技为本项目提供了分布式电源协调装置（群调群控AGCAVC）整套解决方案，具体设备清单如下：
| 序号 | 设备名称 | 型号/规格 | 数量 | 备注 |
|---|---|---|---|---|
| 1 | 分布式电源协调装置（群调群控 AGCAVC） | 领祺 PBox6220-PQCT | 1 台 | 项目核心协调控制设备 |
| 2 | 纵向加密装置 | 与调度数据网配套 | 1 台 | 保障调度数据通信安全 |
| 3 | 4G 路由器 | 工业级 | 1 台 | 调度数据无线上行通道 |
| 4 | 时钟同步装置 | IRIG-B / 1588 | 1 台 | 全站时间统一基准 |
| 5 | UPS 电源 | 在线式 | 1 台 | 厂站端断电后关键设备持续供电 |
| 6 | 数据交换机 | 工业以太网 | 1 台 | 站内通信组网 |
PBox6220-PQCT：分布式电源协调装置核心
领祺 PBox6220-PQCT 是杭州领祺科技针对分布式光伏”群调群控”场景自主研发的协调控制装置。该装置在项目中承担以下关键职责：
- 数据汇聚：采集站内逆变器、汇流箱、并网点电表、箱变测控等设备的运行数据；
- 协议转换：将各厂家设备私有协议统一转换为调度要求的 IEC 104 / IEC 61850 等标准规约；
- AGC/AVC 调节：依据调度下发的有功/无功目标值，对逆变器进行毫秒级闭环调节，实现”群调群控”；
- 四遥联调：与省级/地市级调度主站完成遥测、遥信、遥控、遥调联调，确保”四可”功能完整可用；
- 纵向加密通信：与纵向加密装置配合，构建调度数据网安全通道。
辅助设备协同

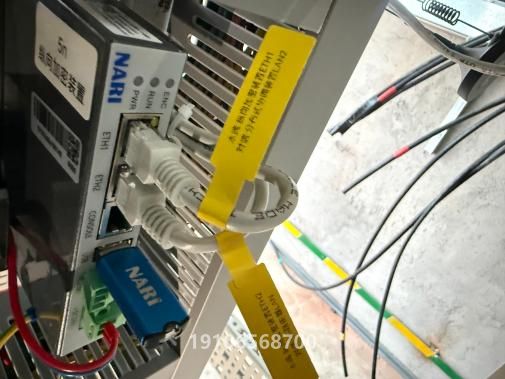

- 纵向加密装置：为调度数据网提供身份认证、数据加密与完整性保护，满足电力监控系统安全防护要求；

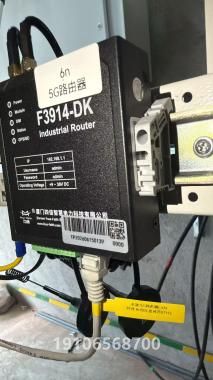

- 4G 路由器：作为有线链路备份或现场无光纤场景下的调度数据上行通道；

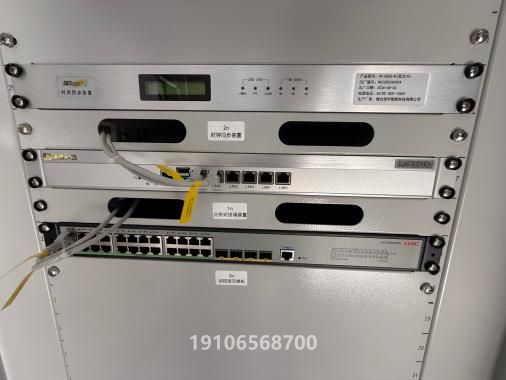

- 时钟同步装置：保证站内 SOE（事件顺序记录）、AGC/AVC 调节时序与调度主站严格对齐；

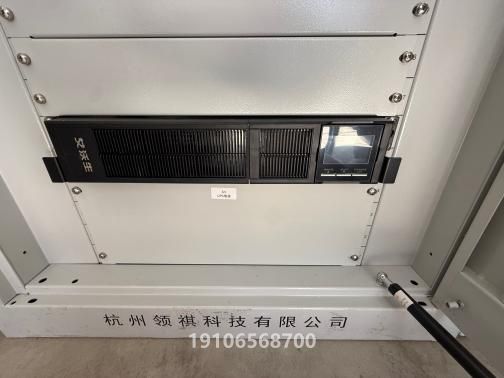

- UPS 电源：在厂站交流失电时，为 PBox6220-PQCT、纵向加密、交换机等关键设备持续供电，保障调度通信不中断；

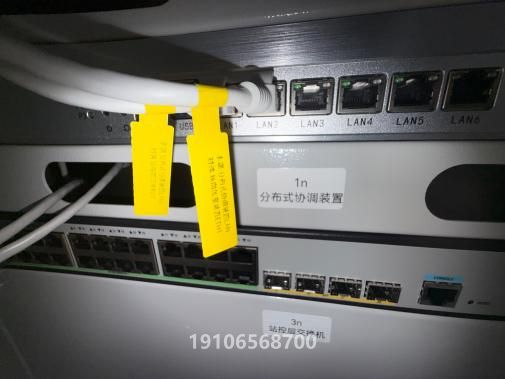

- 数据交换机：组建站内工业以太网，承载各智能设备间的数据交互。

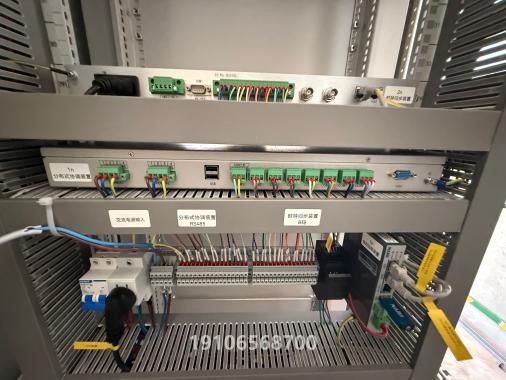

三、项目调试与联调实施
本项目调试工作由杭州领祺技术服务团队与现场施工方、业主单位共同推进，按”由内到外、由站到网”的顺序分阶段完成，主要包括以下五个步骤：
1. 站端数据采集调试、场站加密调试、主站调度通道调试
- 站端数据采集调试：完成 PBox6220-PQCT 与逆变器、汇流箱、并网电表、箱变测控等设备的数据通信联调，确认所有测点（电压、电流、功率、发电量、状态量）数据准确无误；
- 场站加密调试：完成纵向加密装置与 PBox6220-PQCT 的对接，验证证书加载、隧道建立、数据加密传输均正常；
- 主站调度通道调试：通过 4G 路由器或有线链路，与省级/地市级调度主站建立调度数据网通道，验证链路稳定性。
2. AGVC（AGC/AVC）配置及测试
- 在 PBox6220-PQCT 中配置 AGC（有功功率控制）与 AVC（无功电压控制）策略；
- 按照调度下发曲线进行功率跟踪测试，确认调节精度、响应时间均满足并网要求；
- 模拟各种工况（如辐照度突变、负荷突变），测试调节稳定性。
3. 调度集控集调、四遥联调
- 与调度主站完成遥测、遥信数据接入测试，确认数据刷新周期与精度；
- 接收调度主站下发的遥控、遥调指令，验证指令执行链路通畅、响应及时；
- 完成”四可”功能联调，确保项目满足调度对分布式电源的全面管控要求。
4. AGCAVC（群调群控）对点
- 本项目装机容量 1.2MW，作为分布式光伏项目纳入调度”群调群控”管理体系；
- PBox6220-PQCT 作为群调群控的核心协调装置，与上级调度主站完成 AGC/AVC 对点；
- 实现对整站出力的统一协调控制，满足电网对分布式电源的集群化管理需求。
5. 调度对点联调、联调报告
- 完成与调度主站的全口径对点联调，包括数据、信号、指令、控制、保护等所有点表；
- 编制并提交《联调报告》，记录所有测试用例、测试结果及遗留问题清单；
- 经调度主站确认后，项目正式进入并网试运行阶段。
四、项目投运与运行效果
经过领祺技术服务团队与各方的紧密协作，本项目已按照调度要求完成全部联调测试，正式并网投运。项目运行情况如下：
| 运行指标 | 数值/状态 |
|---|---|
| 装机容量 | 1.2MW |
| 并网模式 | 自发自用、余电上网 |
| 自用电比例 | 高（白天生产时段负荷与光伏出力高度匹配） |
| “四可”功能 | 全部完成并通过调度验收 |
| 群调群控 AGCAVC | 已接入调度主站，具备集群协调控制能力 |
| 数据上行通道 | 4G 链路 + 调度数据网（双备份） |
| 全站时间同步 | 时钟同步装置统一基准 |
项目价值
- 业主价值：白天生产时段光伏出力基本被企业负荷消纳，显著降低生产用电成本，余电上网进一步增加收益；
- 电网价值：通过 PBox6220-PQCT 实现”四可”，调度可实时掌握项目出力并根据电网需要进行调节，提升分布式光伏的可控性；
- 示范价值：作为福建省南平市制造业屋顶分布式光伏的典型案例，为后续同类项目（特别是具有连续性生产负荷的制造业厂房屋顶）提供可复制的技术方案与工程经验。
五、项目经验与方案复用建议
关键经验
- 产品选型匹配”四可 + 群调群控”双重需求：本项目不仅要求具备基本的”四可”功能，还被纳入调度”群调群控”管理体系，领祺 PBox6220-PQCT 同时支持 AGC/AVC 协调控制与调度对点，一台设备即可满足调度全部要求，避免多装置堆叠带来的通信与协调复杂度；
- 辅助设备按”调度合规 + 工程可行”双线配置：纵向加密、时钟同步、UPS、工业交换机均严格按电力监控系统安全防护与并网验收要求配置，确保项目一次性通过验收；
- 调试流程标准化：领祺技术服务团队按”采集→加密→通道→AGC/AVC→四遥→群调群控→对点联调”七步法推进，调试进度可控、问题定位高效。
适用场景复用
本方案对以下场景具有较强的复用价值：
- 装机容量在 数百 kW 至数 MW 区间的工商业屋顶分布式光伏项目；
- 采用”自发自用、余电上网”模式、要求”四可”功能的工商业项目；
- 被纳入调度”群调群控”管理体系、需要 AGC/AVC 协调控制的项目；
- 现场无光纤或需要快速部署的项目（4G 链路可作为主通道或备份通道）。
六、FAQ 常见问题
Q1：本项目装机1.2MW，为什么需要群调群控AGCAVC？
A：根据国家及地方电网调度运行规定，分布式光伏项目并网需满足”四可”要求。对于接入电压等级较高、装机容量较大（通常兆瓦级以上）、或被纳入集群化管理的分布式光伏项目，调度还要求配置 AGC/AVC 协调控制能力，即”群调群控”。本项目装机 1.2MW 属于调度重点管控范围，因此必须配置领祺 PBox6220-PQCT 这类分布式电源协调装置。
Q2：领祺 PBox6220-PQCT 装置能同时支持 AGC 和 AVC 吗？
A：可以。PBox6220-PQCT 是领祺针对分布式”群调群控”场景研发的协调控制装置，同时集成 AGC（有功功率控制）与 AVC（无功电压控制）功能，支持毫秒级闭环调节，可与调度主站直接对接完成群调群控联调。
Q3：纵向加密装置在本项目中是必须的吗？
A：是必须配置。分布式光伏项目接入电力调度数据网，必须按照《电力监控系统安全防护规定》等相关规范要求，配置纵向加密认证装置，为调度数据通信提供身份认证、加密传输与完整性保护。PBox6220-PQCT 与纵向加密装置协同工作，共同保障调度数据网安全。
Q4：4G 路由器在本项目中的作用是什么？
A：4G 路由器在本项目中承担调度数据无线上行通道的角色。在现场不具备光纤接入条件时，4G 链路可作为主用通道；在具备光纤条件时，4G 链路可作为备份通道，提升调度通信的可靠性。本项目配置 4G 路由器即是为调度数据上行提供冗余保障。
Q5：本方案是否适用于其他省份的同类工商业屋顶光伏项目？
A：适用。领祺 PBox6220-PQCT 系列分布式电源协调装置已在国内多个省份、不同电压等级、不同装机容量的分布式光伏项目中得到应用，支持 IEC 104、IEC 61850、Modbus 等多种标准协议，可与各省/地市调度主站灵活对接。技术方案与工程经验可在全国范围内复用。
关于作者
作者：WangYiDa，杭州领祺科技技术服务工程师，长期从事分布式光伏、储能及微电网项目的协调控制装置调试与并网服务工作。
